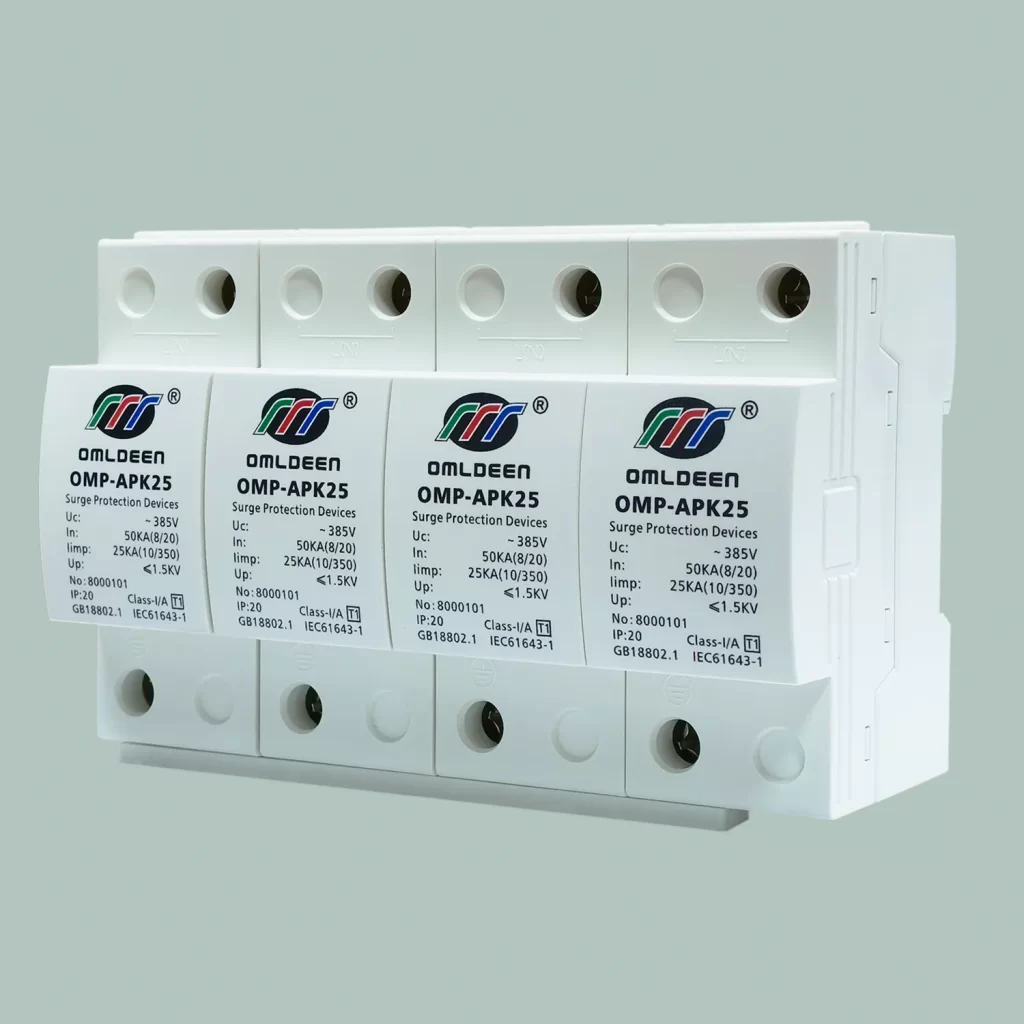

OMP-APK25/4 Protector contra sobretensiones, T1,25KA (10/350μs) Protector contra sobretensiones, Clase 1 Protector contra sobretensiones
Descripción del producto:
OMRDON (OMRDON) Clase I Dispositivo de protección contra sobretensiones (dispositivo de protección contra sobretensiones, o SPD) (también conocido como protector contra rayos de suministro de energía, pararrayos de suministro de energía, protector contra sobretensiones, protector contra sobretensiones), su base de diseño en línea con GB y IEC normas técnicas; aplicable a AC 380V (50Hz/60Hz) y por debajo de TN-S, TN-C-S, TN-S, TN-C-S, TT, IT y otros sistemas de alimentación eléctrica de protección contra rayos electromagnéticos (LEMP), para el área de impacto de rayos de la zona LPZOA o la zona LPZOB y la interfaz de la zona LPZ1.
Características funcionales:
- Función de alarma de terminal de telecomunicación opcional, fácil de controlar a distancia
- Soporta descargas de corriente de rayo de hasta 25KA (10/350μs).
- Rápida velocidad de reacción, el tiempo de respuesta de la acción es inferior a 25ns.
- Carcasa ignífuga diseñada para facilitar la instalación en carriles eléctricos de 35 mm.
- Dispositivo de desconexión por fallo térmico incorporado, para que el protector se desconecte automáticamente cuando falle por sobrecalentamiento o avería.
- El color de la ventana de alarma visual indica el estado de funcionamiento de la protección, verde (normal), rojo (fallo).
- Carcasa de PBT ignífugo reforzado
Aplicaciones típicas:
- Aplicable a la zona LPZOA o a la zona LPZOB y a la zona LPZ1 de la zona de impacto del rayo, instalada en paralelo en el armario de distribución principal del extremo de entrada de baja tensión del alimentador de tubo pasante enterrado para realizar el primer nivel de protección contra rayos.
Parámetros técnicos
金彩汇nombre (de una cosa) | Protector contra sobretensiones de clase 1 |
tipología | un puerto |
Nivel experimental | Clase I |
金彩汇número de modelo | OMP-APK25/4 |
número de producto | 800010 |
modo protegido | 金彩汇L-PE , N-PE |
Tensión nominal de trabajo | 220V~380V |
Tensión máxima de funcionamiento continuo (Uc) | 金彩汇385 V 50 Hz/60 Hz |
Corriente de impulsos soportada (In) | 金彩汇25KA (8/20μs) |
金彩汇Corriente de impulso del rayo (Iimp) | 金彩汇25KA (10/350μs) |
Nivel de protección de tensión Arriba (8/20μs) | ≤2,2KV |
金彩汇tiempo de respuesta | 25ns |
Talla | 144*90*65mm |
Selección del protector de copia de seguridad | Tipo D 63A-125A/35KA |
Sección del cable de conexión (L/N) | ≥10mm² |
Sección del conductor de conexión a tierra (PE) | ≥16mm² |
金彩汇entorno de trabajo | -40℃~+85℃ |
humedad relativa | ≤95% |
Instalación | 金彩汇Carril eléctrico estándar de 35 mm |
金彩汇Material de la carcasa | PBT ignífugo reforzado |
Base de la prueba | 金彩汇GB/T18802.11、IEC61643-11 |

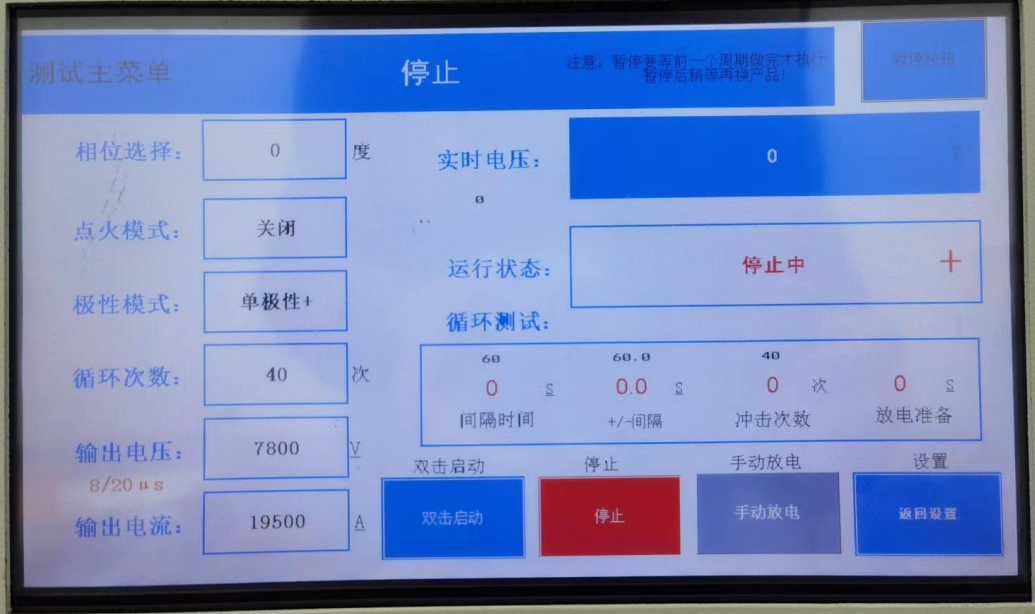

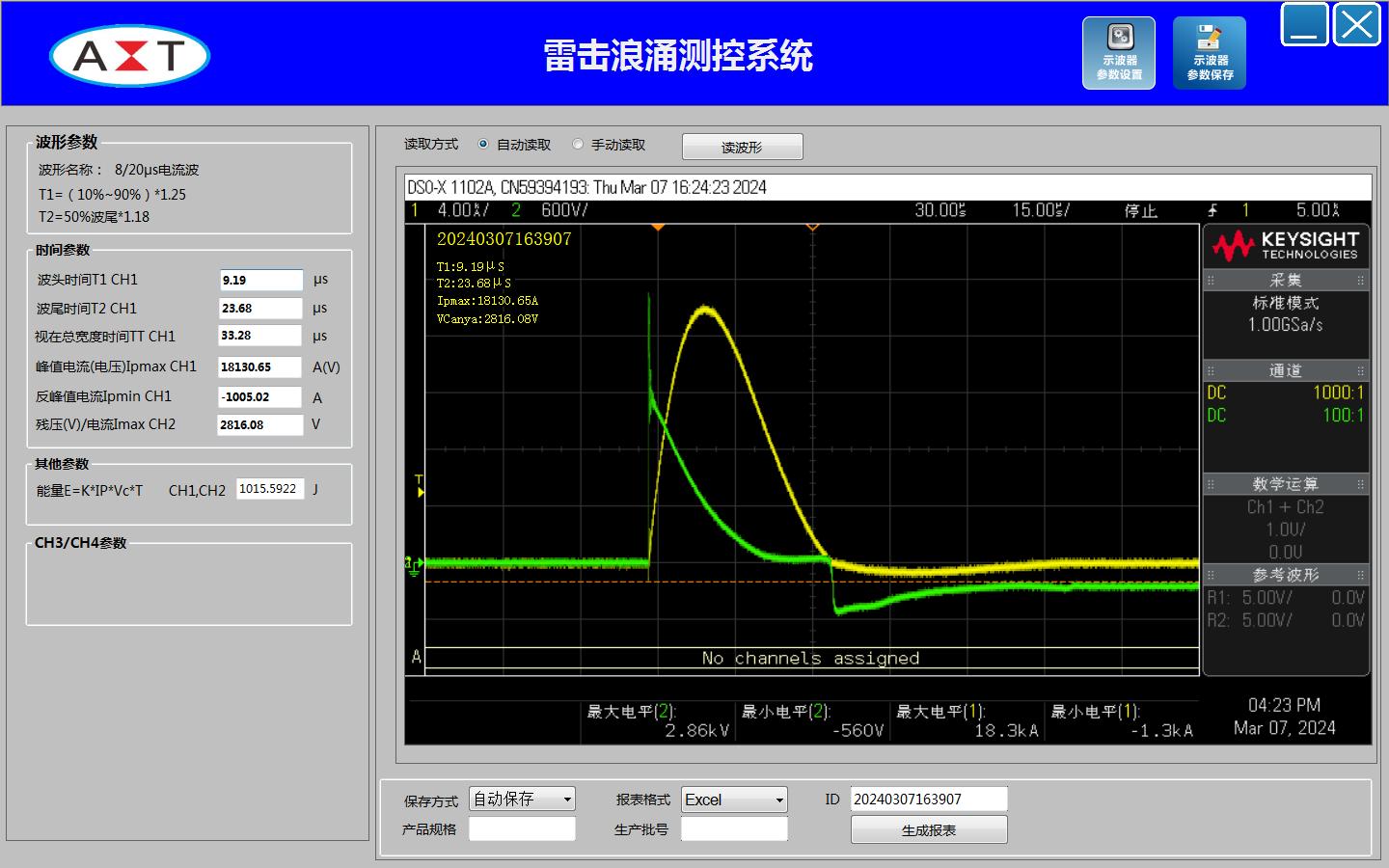

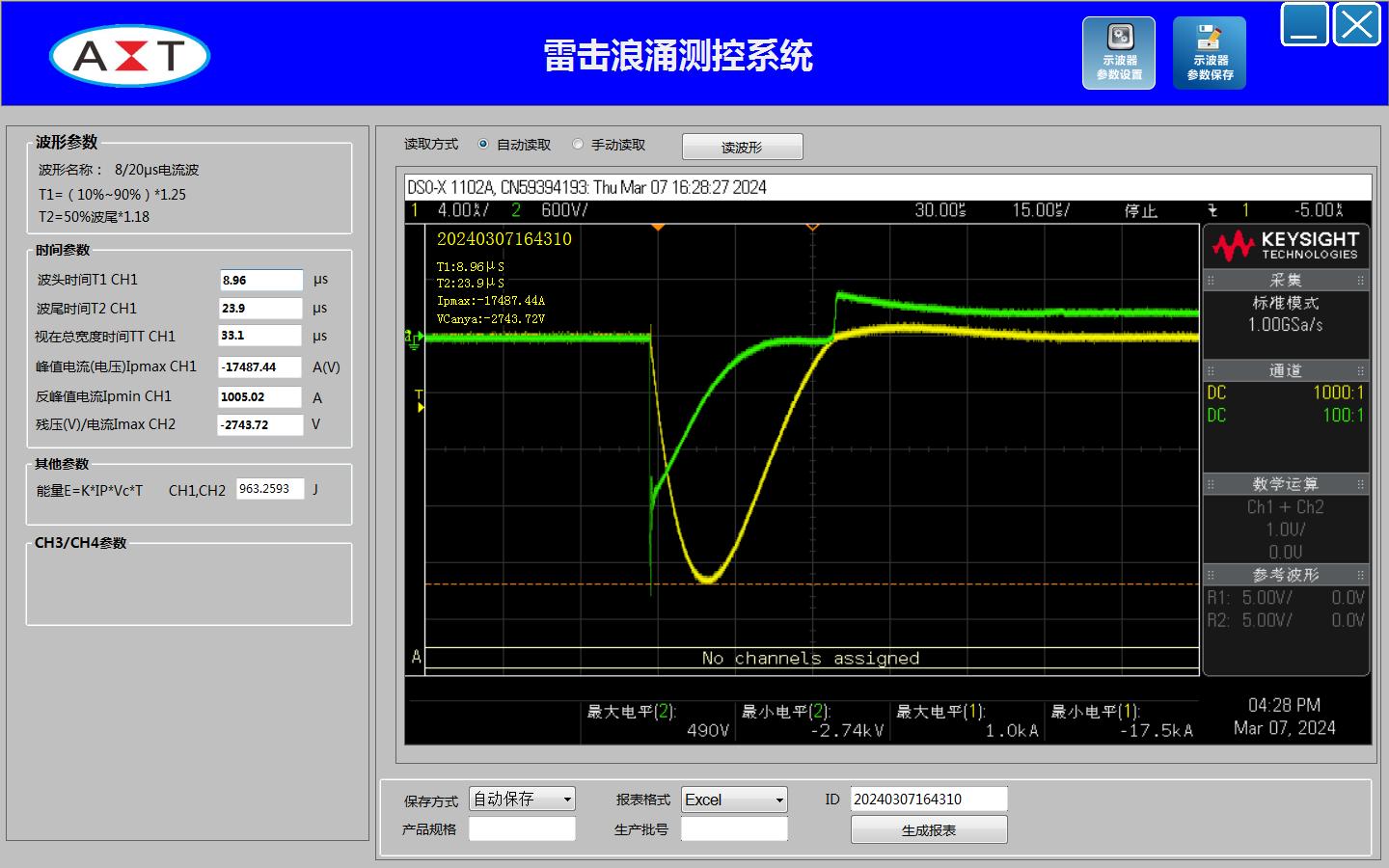

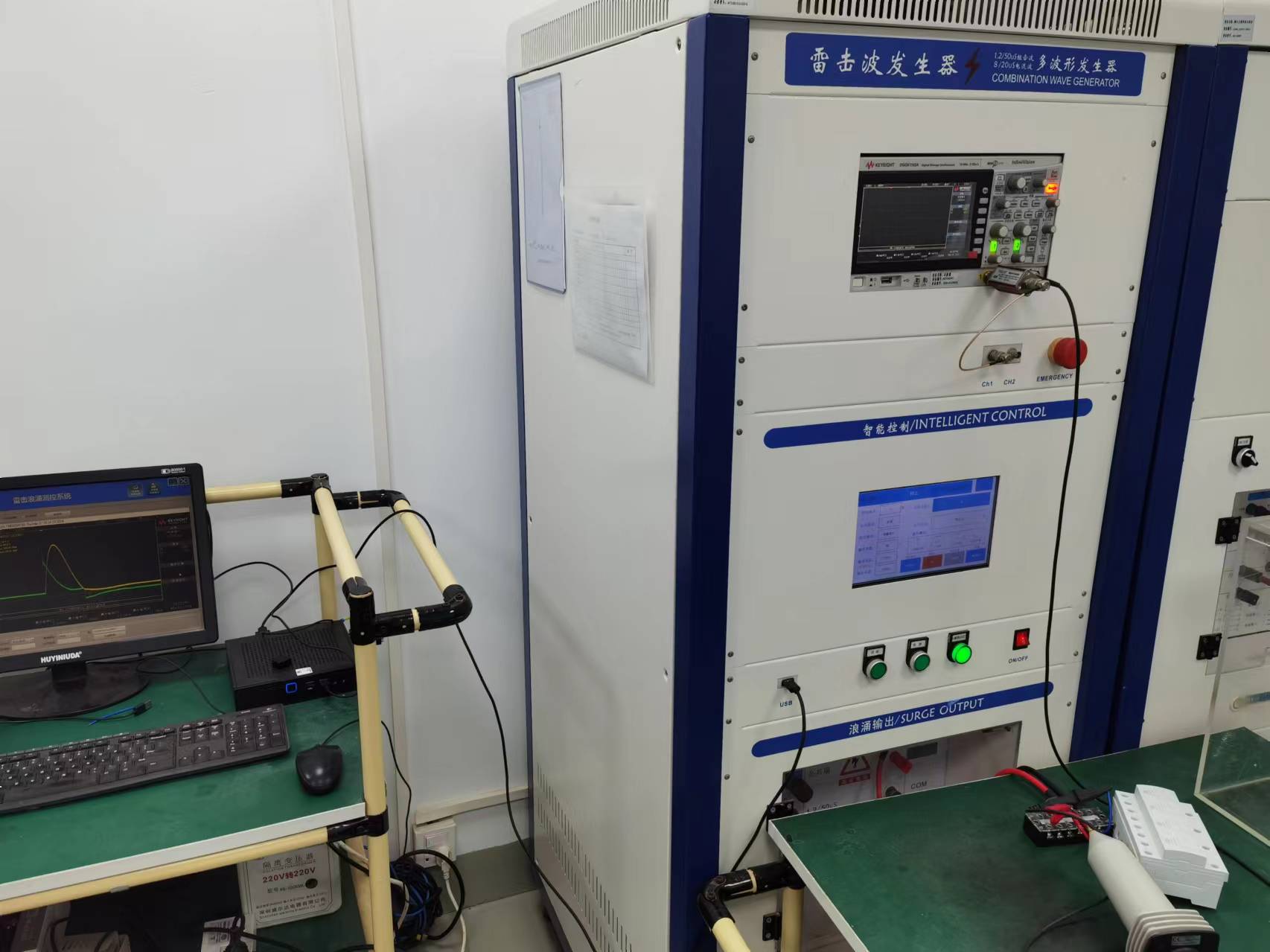

Prueba de impacto de rayo simulado

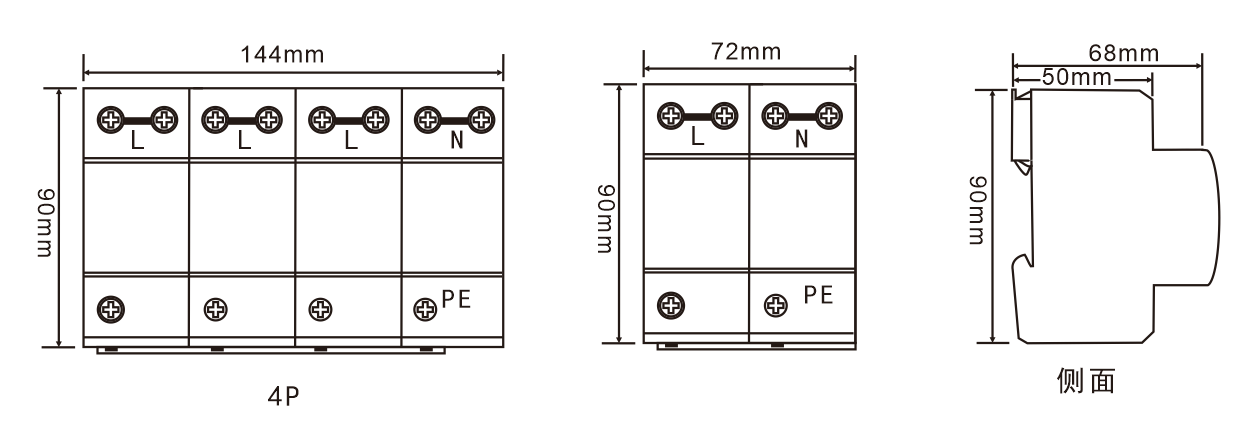

Dibujo acotado del producto
Notas de instalación:
1. Este SPD debe instalarse en paralelo, en general, sólo es necesario conectar uno de los dos terminales, también puede conectarse mediante cableado doble (método de cableado Kevin). Los cables de conexión deben ser firmes y fiables, y deben ser cortos, gruesos y rectos.
2. Al instalar, conecte según el diagrama esquemático de instalación, donde L1, L2, L3 son cables de fase, N es el cable cero, PE es el cable de tierra, no lo conecte mal. Después de la instalación, cierre el interruptor automático (fusible).
3. Se recomienda conectar fusibles o disyuntores automáticos en serie en la parte frontal del SPD. Asegúrese de evitar incendios causados por cortocircuitos tras el deterioro del SPD.
4. Recuerde no trabajar con electricidad, la fuente de alimentación debe ser cortada antes de la instalación, está estrictamente prohibido operar con electricidad.
5. La toma de tierra debe ser buena y ajustarse a los requisitos del código nacional sobre rayos.
6. Los equipos deben inspeccionarse periódicamente y sustituirse inmediatamente en caso de deterioro del producto.
