OMP-APM80/2, OMP-APM80/1+NPE, OMP-APM80/4, OMP-APM80/3+NPE, para-raios de fonte de alimentação 80KA, protetor contra sobretensões de fonte de alimentação, protetor contra sobretensões, para armários de distribuição de energia, caixas de distribuição, salas de equipamento, caixa de equipamento de estação de base
Descrição do produto:
金彩汇 O protetor contra sobretensões OMRDON (Dispositivo de proteção contra sobretensões, referido como SPD) (também conhecido como para-raios de fonte de alimentação, para-raios de fonte de alimentação, protetor contra sobretensões, protetor contra sobretensões) foi concebido em conformidade com as normas técnicas GB18802.1, IEC61643-1; aplicável a AC 380V (50Hz/60Hz) e ao seguinte TN-S, TN-C-S, TT, IT e outros sistemas de linhas de alimentação eléctrica de proteção contra impulsos electromagnéticos de raios (LEMP), para a zona de queda de raios da zona LPZOA ou LPZOB e interface da zona LPZ1.
金彩汇O produto é encapsulado num invólucro ignífugo, com dispositivos de proteção contra sobretensão de alta velocidade de alta qualidade incorporados, e tem uma função eficiente de proteção e defesa contra raios e impulsos electromagnéticos de alta tensão induzidos na linha de alimentação.
Caraterísticas funcionais:
- Função de alarme do terminal de telecomunicações opcional, fácil de monitorizar o alarme à distância
- Suporta até 80KA (8/20μs) de choque de corrente de relâmpago.
- Velocidade de reação rápida, o tempo de resposta da ação é inferior a 25ns.
- Caixa retardadora de chama concebida para fácil instalação em calhas eléctricas de 35 mm.
- Dispositivo incorporado de desativação por falha de libertação térmica, para que o protetor possa ser automaticamente desligado quando falha devido a sobreaquecimento ou avaria.
- A cor da janela de alarme visual indica o estado de funcionamento da proteção, verde (normal), vermelho (avaria).
- Caixa de plástico reforçado retardador de chama
Aplicações típicas:
- Quadros eléctricos domésticos de baixa tensão
- Caixa de distribuição no chão
- Caixa de distribuição principal para a sala de máquinas
- Caixa de equipamento exterior
- estação de base de comunicações
- Armário de controlo PLC
Parâmetros técnicos
| nome (de uma coisa) | 金彩汇Protetor contra picos de corrente T2 Power | |
| número do modelo | OMP-APM80/4 | OMP-APM80/NPE |
| número do produto | 800108 | 800109 |
| modo protegido | L-PE N-PE | L-N N-PE |
| Tensão nominal de funcionamento | 220/380V | |
| Tensão máxima de funcionamento contínuo (Uc) | 385V50H/60Hz | 255V50H/60Hz |
| Corrente de descarga nominal (In) (8/20μs) | 40kA (8/20μs) | 金彩汇125kA (8/20μs) |
| Corrente de descarga máxima (Imax) (8/20μs) | 80kA (8/20μs) | -- |
| Corrente de impulso do raio (Iimp) | -- | 金彩汇50KA (10/350μs) |
| Nível de proteção da tensão (Up) | ≤2,5KV | ≤2,0KV |
| tempo de resposta | ≤25 ns | ≤100 ns |
| Tamanho | 金彩汇144×90×68mm | |
| Seleção do protetor de cópia de segurança | 金彩汇Tipo D 63~125A | |
| Secção transversal do fio de ligação (L/N) | ≥ 16mm2 | |
| Ligação à secção transversal do fio de terra (PE) | ≥ 25mm2 | |
| ambiente de trabalho | -40℃~+ 85℃ | |
| humidade relativa | ≤95 | |
| Instalação | 金彩汇Calha eléctrica padrão de 35 mm | |
| Material da caixa | Caixa de plástico reforçado ignífugo (V0) | |
| Base de ensaio | 金彩汇GB/T 18802. 11, IEC 61643 -11 | |

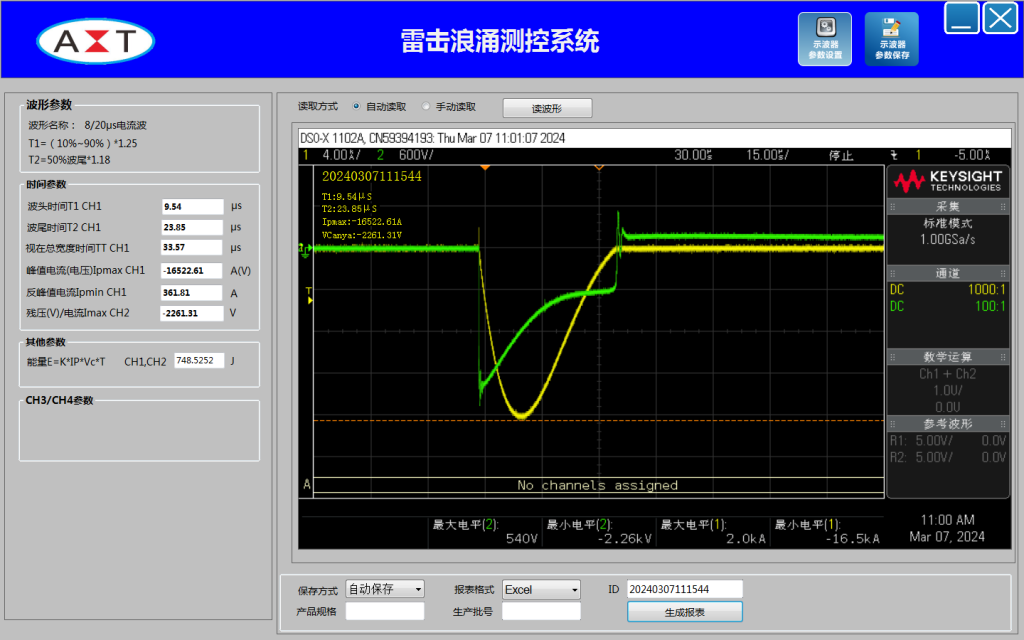

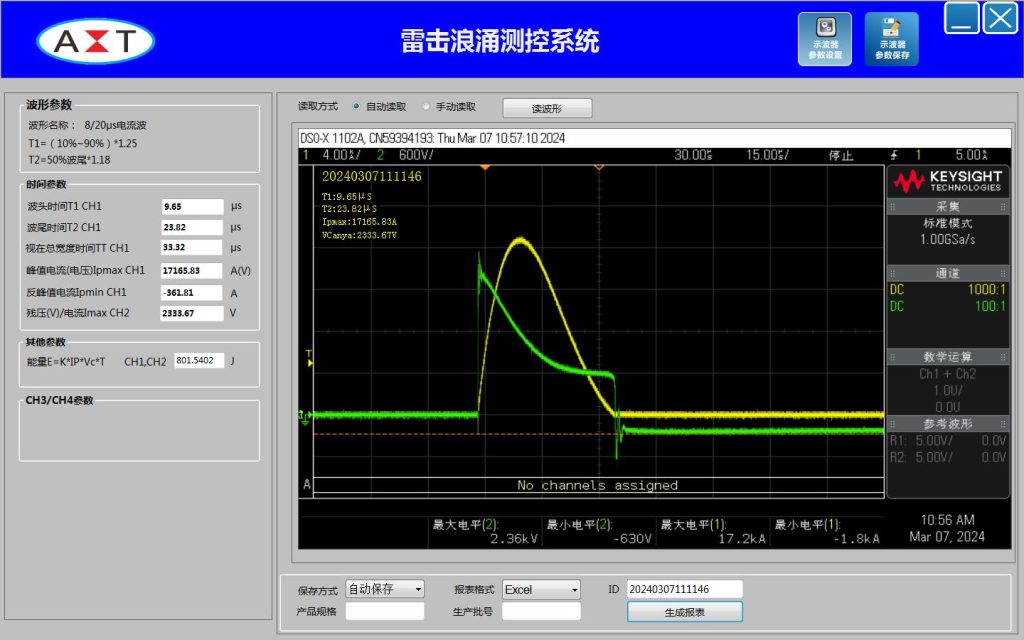

Teste de impacto de raio simulado
Desenho dimensional do produto
Precauções de instalação
金彩汇1, protectores contra sobretensões instalados em paralelo na linha, e lembre-se.
金彩汇2) Não ligar a linha em sentido inverso ou errado.
3, o protetor contra sobretensões instalado na frente do equipamento protegido, quanto mais próximo, melhor.
金彩汇4) O equipamento deve ser inspeccionado regularmente e deve ser substituído imediatamente após a deterioração do produto.
金彩汇5) Lembrar-se de não trabalhar com eletricidade.
